js雙臥軸攪拌機內部結構及組成系統

   js雙臥軸攪拌機內部結構及組成系統，雙臥軸攪拌機是將混凝土原料進行充分的混合攪拌，以滿足施工的需求，既可作為單機也可作為攪拌站主機使用，不過有些客戶對雙臥軸攪拌機的內部結構還不太了解，以下長城建機小編講一講。

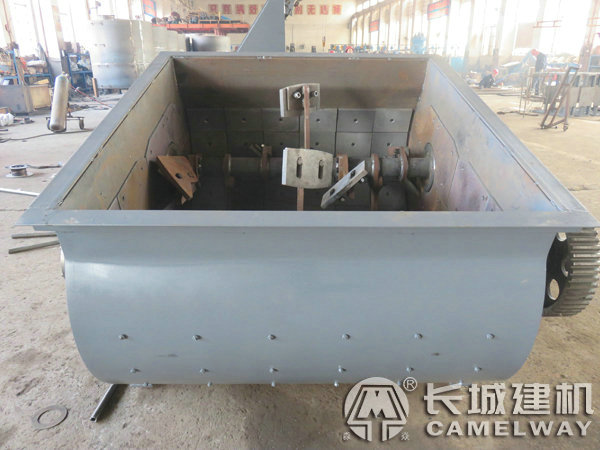

1、攪拌軸

   雙臥軸混凝土攪拌機內裝有兩根水平配置的攪拌軸，國內一般采用實心軸，加工方便，而且也可靠實用。鏟片式攪拌軸系統存在攪拌臂與攪拌軸的聯接方式問題，現有的插孔焊接式、抱軸式、卡軸式，考慮插孔焊接式有簡單優勢，又對軸的強度無削弱，一般采用焊接式。

2、攪拌葉片

   每根攪拌軸上均裝有攪拌葉片。在靠近攪拌筒兩端的攪拌臂上分別裝有側葉片，可刮掉端面上的混凝土，并改變混凝土的流向。根據目前國內外臥軸式攪拌機葉片結構型式看，廣泛采用鏟片式，就單個葉片來說，它是一個平板，他通過攪拌臂與軸形成一體，使全部葉片呈螺旋線分布，葉片間沒有直接聯系，種化整為零的結構方式使得葉片的加工安裝非常方便。

3、攪拌臂

   攪拌臂與攪拌軸用螺栓連接，維修性能好，便于更換；葉片與攪拌臂用螺栓連接，而且攪拌臂上設有長條孔便于調整葉片與襯板間隙，在靠近攪拌罐兩端的攪拌臂上，分別裝有側葉片，用于刮掉端面上的混凝土。

   js雙臥軸攪拌機還有兩個地方比較重要，那就是減速機與電動機。電動機為攪拌機提供動力，而通過減速機減速后，動力帶動攪拌站進行高速旋轉。這兩臺設備的相互配合工作，是JS攪拌機工作穩定性的保障。

js雙臥軸攪拌機組成系統

1、上料系統

   js雙臥軸攪拌機的上料系統由卷揚機構、上料架、料斗、進料料斗、滑輪等組成，制動式電機通過減速箱帶動卷筒轉動，鋼絲繩通過滑輪牽引料斗沿上料架軌道向上爬升，當爬升到一定高度時，料斗底部都門上的一對滾輪進入上料架水平通道，斗門自動打開，物料經過進料漏斗投入攪拌筒內。

2、攪拌系統

   js雙臥軸攪拌機的攪拌裝置由兩根水平軸和安裝在該軸上的攪拌臂和葉片組成，兩根軸上的葉片方向也不一樣，這樣可以保證混合料在筒內循環運動。由于這種機型的結構緊湊，容積利用系數較大，砼拌合料的位移行程達小值。而各顆粒之間相互作用的時間則達大值，這是js雙臥軸攪拌機綜合性能較好的關鍵所在。

3、卸料系統

   js雙臥軸攪拌機卸料系統由卸料門、操作柄等機構組成。卸料門安裝在攪拌罐底部，通過操作柄可以使其繞水平軸迥轉以達到啟閉目的，通過調整出料。兩側的密封條的位置來保證卸料門的密封。

4、傳動系統

   js雙臥軸攪拌機傳動系統由電動機、皮帶輪、減速箱、開式齒輪等組成，電動機通過皮帶輪帶動二級齒輪減速箱，減速箱兩軸通過由兩個開式小齒輪和兩個開式大齒輪組成的兩對開式齒輪副分別帶動兩根水平布置的攪拌軸反向等速回轉。

   以上就是有關雙臥軸混凝土攪拌機的內部結構及主要系統組成，如需咨詢購買強制式攪拌機，歡迎致電長城建機客服咨詢。
